Lensを使ってみる
はじめに
前回でおうちKubernetes環境ができたので、モチベがあるうちに色々試したいと思い
とりあえず監視周りもついでにできるIDE環境、Lensを導入した。
Lensとは
Lens is the only IDE you’ll ever need to take control of your Kubernetes clusters. It's open source and free. Download it today!
KubernetesのIDEで、開発/監視/DevOp etcと色々できるらしい。
クラスタ追加
Lensを起動したあと、とりあえずクラスタ追加を行う。
$HOME/.kube/configあたりにある人はファイルを選べば行けそう。

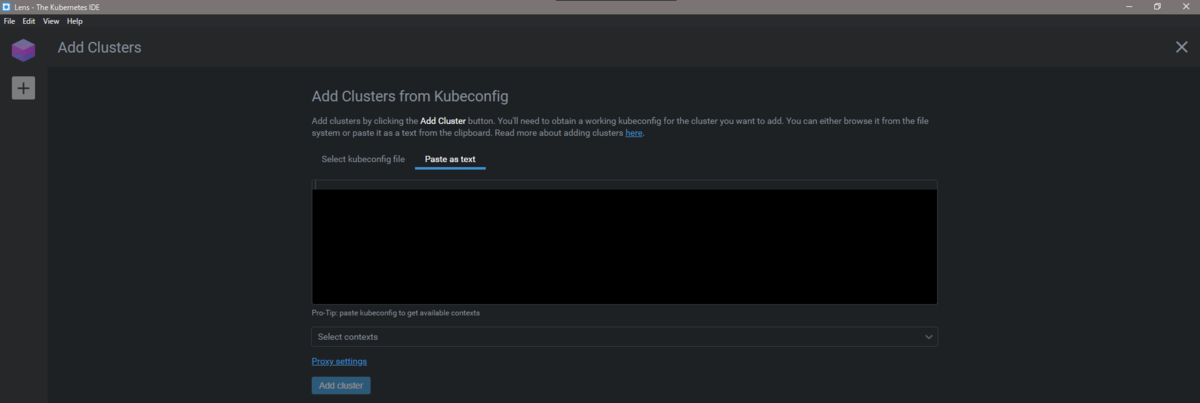

筆者はwindows環境にkubectl周りの導入をしてなかったので、前回構築したマスターノードから.kube/configを持ってきて、Paste as textに転記した。
初期設定

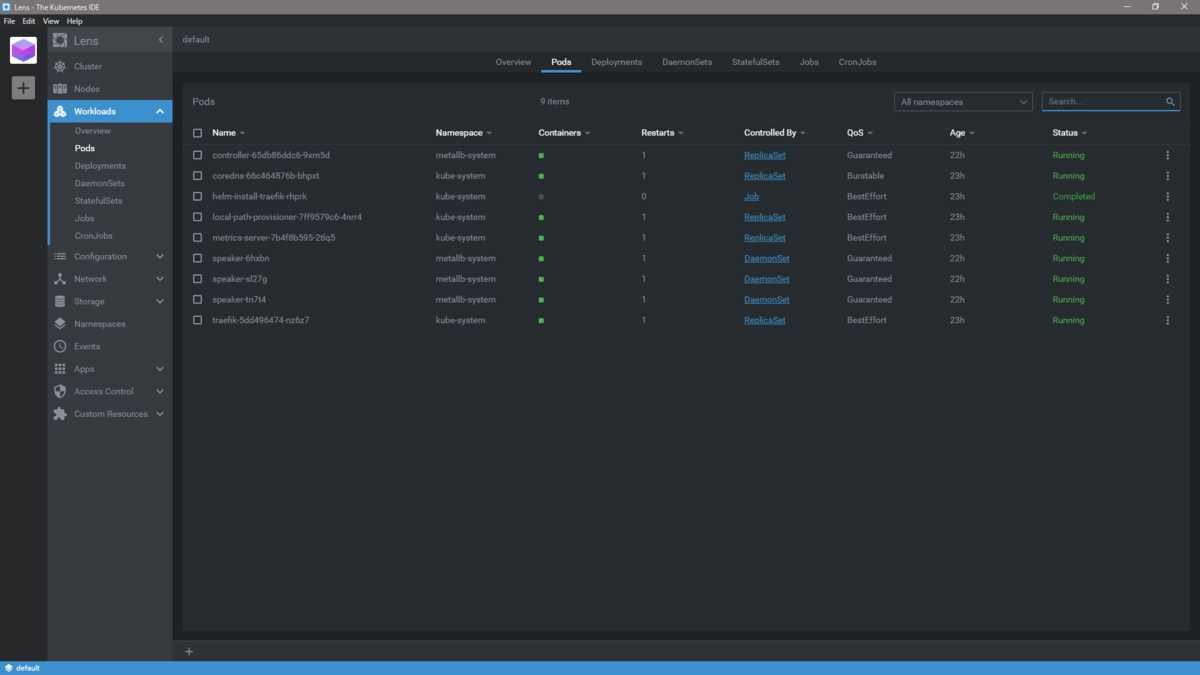

クラスタ追加された後は、各resourceが見れるようになる。

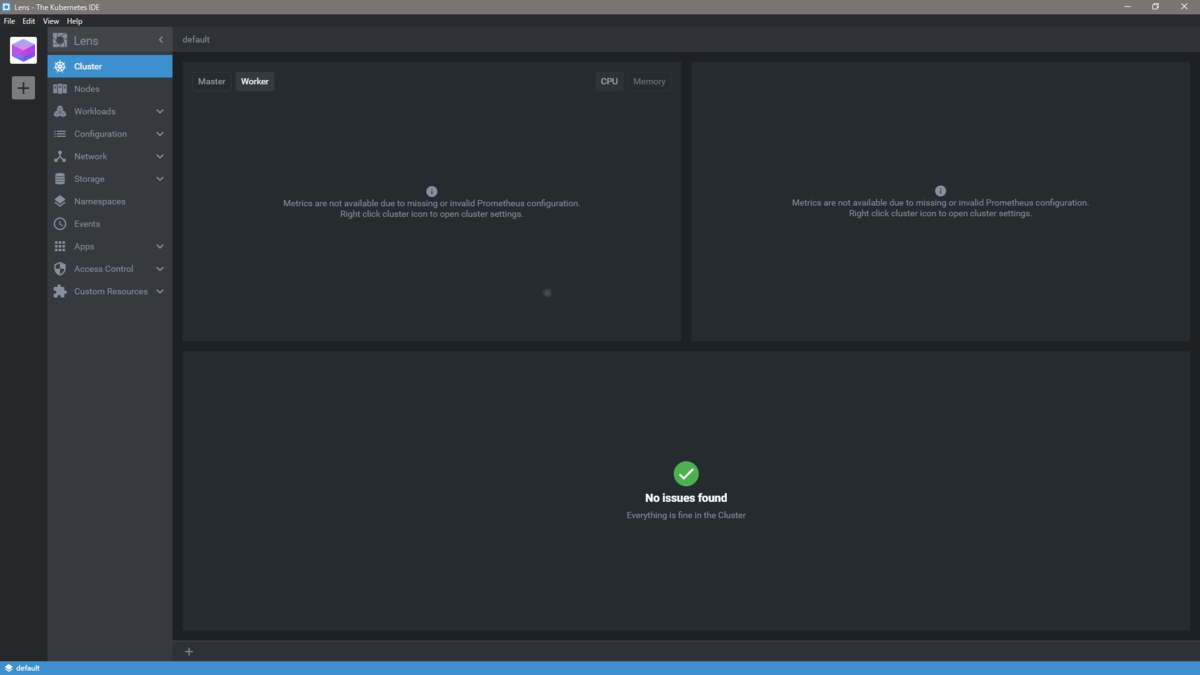

今の状態だとCPUやメモリの状態が見れない。
Lensはボタン1つでkube-metric-stateやPrometheusの導入ができる。

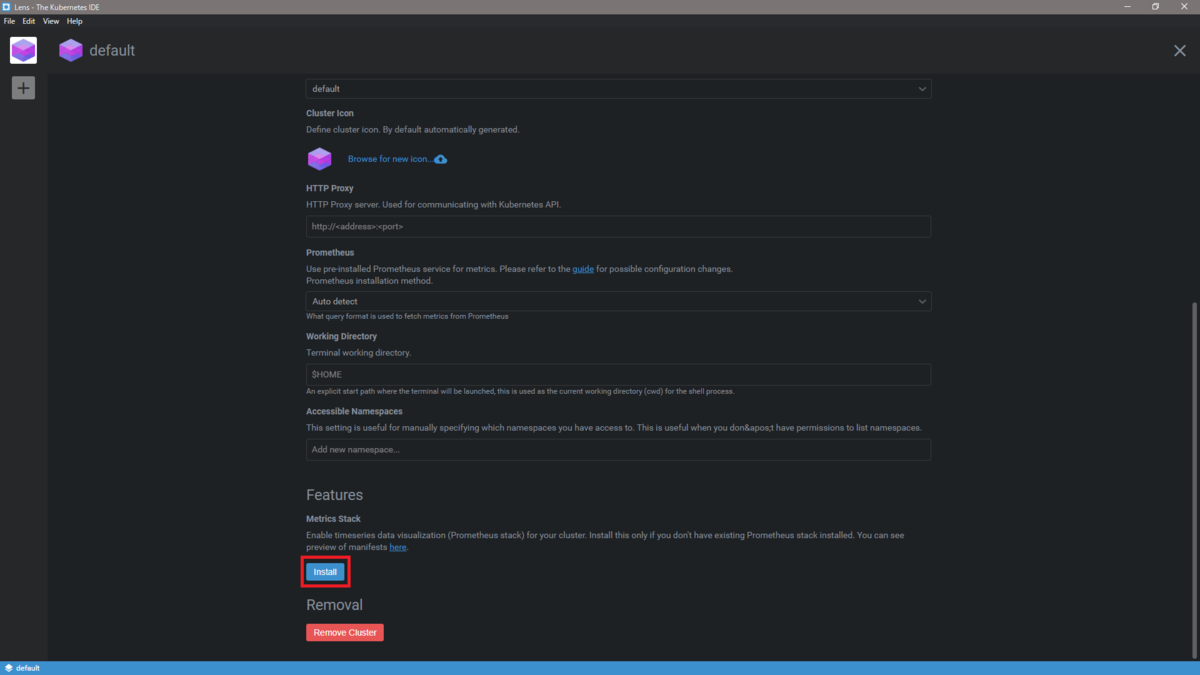

メニューバーから「file」→「Cluster Settings」を選んでFeaturesからInstallを押下する。

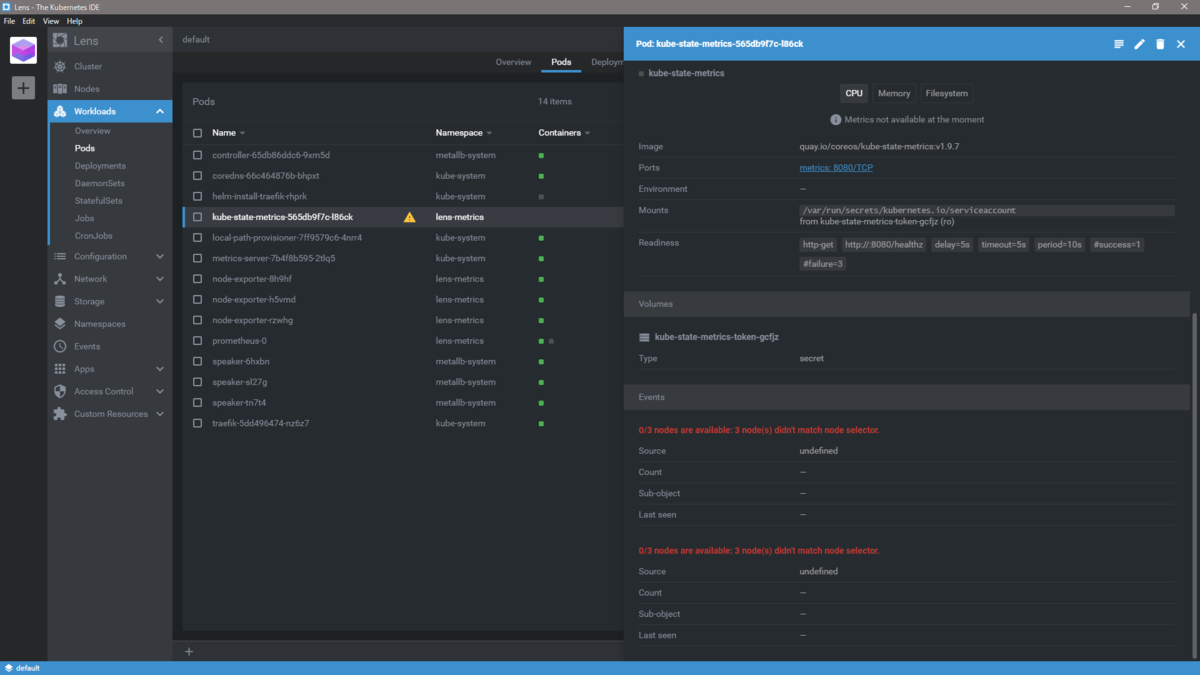

これで完了かと思いきや、kube-state-metericsが動いてないように見える。
0/3 nodes are available: 3 node(s) didn't match node selector.
NodeSelectorにarm64の記載がないので追加してやる。
Lensは選択したリソースのYAMLを直接編集してそのままapplyできる。
Deploymentsのkueb-state-metricsを選択し鉛筆マークを選択する。
before
affinity: nodeAffinity: requiredDuringSchedulingIgnoredDuringExecution: nodeSelectorTerms: - matchExpressions: - key: kubernetes.io/os operator: In values: - linux - key: kubernetes.io/arch operator: In values: - amd64 - matchExpressions: - key: beta.kubernetes.io/os operator: In values: - linux - key: beta.kubernetes.io/arch operator: In values: - amd64
after
affinity: nodeAffinity: requiredDuringSchedulingIgnoredDuringExecution: nodeSelectorTerms: - matchExpressions: - key: kubernetes.io/os operator: In values: - linux - key: kubernetes.io/arch operator: In values: - arm64 - matchExpressions: - key: beta.kubernetes.io/os operator: In values: - linux - key: beta.kubernetes.io/arch operator: In values: - arm64
今回は全台RaspberryPi4なのでamd64をarm64に修正してみる。

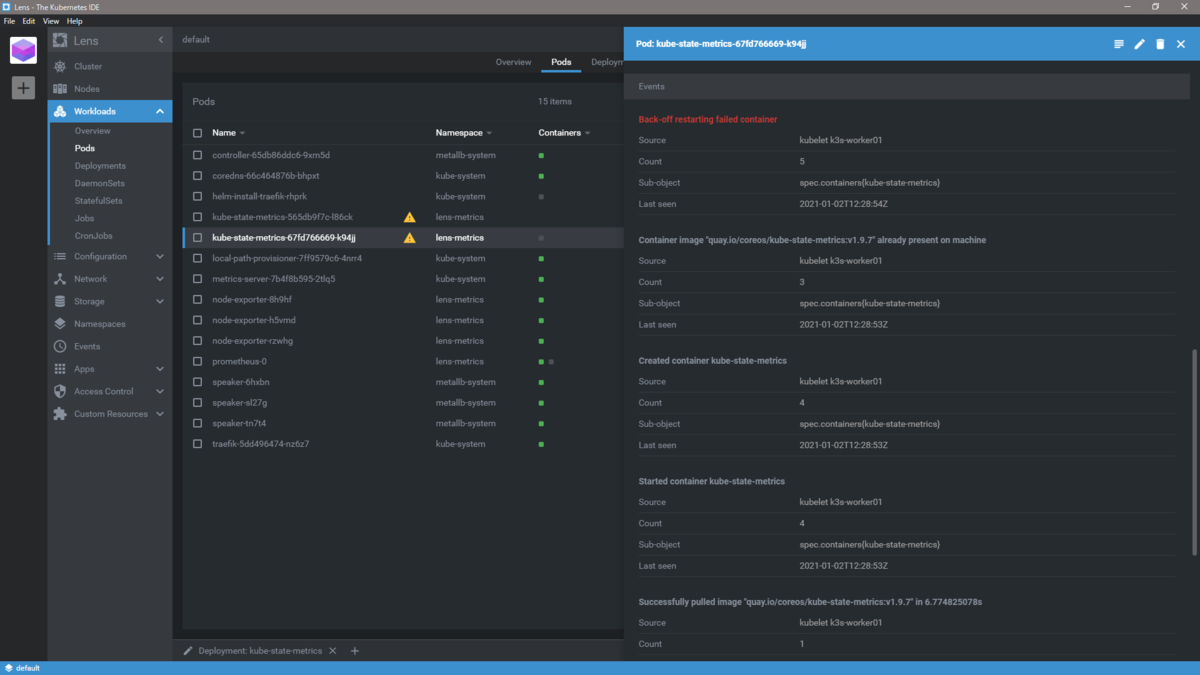

修正したけど、CrashLoopBackOffになるのでそもそものイメージがARMに対応してなさそう。
とりあえずgithubのissueを漁ると、やはり対応して無さそうなので対応しているalpha版のイメージを使う。
- - image: 'quay.io/coreos/kube-state-metrics:v1.9.7' + - image: 'k8s.gcr.io/kube-state-metrics/kube-state-metrics-arm64:2.0.0-alpha.1' <figure class="figure-image figure-image-fotolife" title="修正後のClusterの状態">[f:id:tm3log:20210102213629p:plain]<figcaption>修正後のClusterの状態</figcaption></figure> 無事見れるようになった! ## 最後に とりあえずLensの導入とmetrics周りの導入ができた。 prometheusもデプロイされたので勉強がてら触って行こうと思う。
K3s on Raspberry Pi4を構築してみる
はじめに
前回から半年以上経ってしまった...
それはそうとして冬休みなので、段ボールに眠っていたRaspberry Pi4を使っておうちKubernetesをした。
その時のログをとりあえず備忘録的に書き残しておく。
k8s自体はたくさんクラウドで作ったので、k3sでさくっと作っていく。
機材
機材はCyberAgnetのDeveloprBlog「おうちKubernetesインターン」を実施しましたを参考
機材名 | 個数 | URL | 備考 |
---|---|---|---|
Raspberry Pi4 | 3 | https://raspberry-pi.ksyic.com/main/index/pdp.id/549/pdp.open/549 | |
micro SDカード 32GB | 3 | https://www.amazon.co.jp/dp/B07MTCJHP6 | |
積載ケース | 1 | www.amazon.co.jp/dp/B07TJZ2HDG | |
PoE スイッチ | 1 | https://www.amazon.co.jp/dp/B0763TGBTS | |
PoE HAT | 3 | https://www.amazon.co.jp/dp/B07JPXR9ZN | サードパーティ製PoE HAT |
六角スペーサー | 1 | https://www.amazon.co.jp/dp/B0166GCHD4 | PoE HAT装着すると積載ケースに付属のスペーサーだと入らないので購入 |
LANケーブル 0.15m | 3 | https://www.amazon.co.jp/dp/B00FZTNJQI/ | |
Raspberry Pi3 | 1 | お家に転がってたもの | k8sクラスタへの踏み台(不要だったかも) |
構成
ざっくりと。 NASはPVあたりに使おうかなぁという気持ちがあり、図として組み込んだ

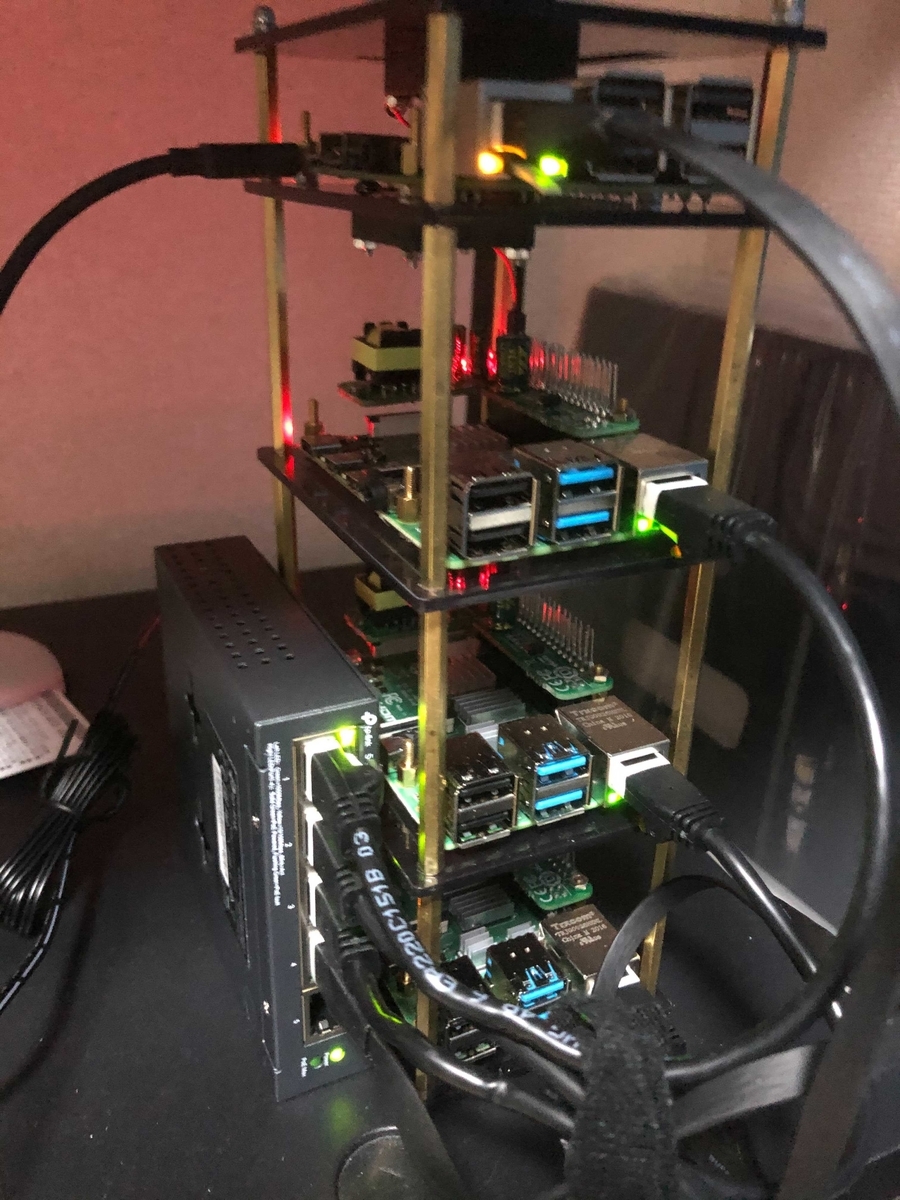

実物はこちら
JumpもPoE化 or 追加Pi4購入&交換するかなぁ
それとスペーサーが60mmもあるので、高い...公式PoEに変える検討しよ
SDカードにOSイメージを焼く
今回焼くイメージはRaspberry Pi OSとした
/etc/os-release
$ cat /etc/os-release PRETTY_NAME="Raspbian GNU/Linux 10 (buster)" NAME="Raspbian GNU/Linux" VERSION_ID="10" VERSION="10 (buster)" VERSION_CODENAME=buster ID=raspbian ID_LIKE=debian HOME_URL="http://www.raspbian.org/" SUPPORT_URL="http://www.raspbian.org/RaspbianForums" BUG_REPORT_URL="http://www.raspbian.org/RaspbianBugs"
SSH有効化
デフォルメでSSHが無効になっているので、SSHを有効化しておく。
SDカードをイメージを焼くに使ったMacBookマウントした状態で以下を実行
$ touch /Volumes/boot/ssh
構成情報
アドレスは以下の通り
ホスト名 | eth0 | wlan0 |
---|---|---|
k3s-jump | 192.168.110.50 | 192.168.11.50 |
k3s-master | 192.168.110.51 | 192.168.11.51 |
k3s-worker01 | 192.168.110.52 | 192.168.11.52 |
k3s-worker02 | 192.168.110.53 | 192.168.11.53 |
初期設定
お家ルーターに一度繋ぎ、Wifi&IPの設定してから無線LAN経由でsshで作業。
参考にさせていただいたページ
blog.nownabe.com
blog.nownabe.com
# change root $ sudo su - # 64bitモードに変更 $ echo "arm_64bit=1" >> /boot/config.txt $ cat /boot/config.txt | grep arm?_64 arm_64bit=1 # hosts追加 $ vim /etc/hosts $ grep k3s /etc/hosts 192.168.110.50 k3s-jump 192.168.110.51 k3s-master 192.168.110.52 k3s-worker01 192.168.110.53 k3s-worker02 # ipv6の停止 $ echo net.ipv6.conf.all.disable_ipv6 = 1 >> /etc/sysctl.conf $ tail -1 /etc/sysctl.conf net.ipv6.conf.all.disable_ipv6 = 1 $ sysctl -p # cgroupsのMemory Subsystem を有効化 $ vim ./boot/cmdline.txt (末尾に追記) cgroup_memory=1 cgroup_enable=memory cgroup_enable=cpuset # vimをインストール $ apt install -y vim # ホスト名の設定 $ hostnamectl set-hostname <hostname> # IPアドレスの設定 $ vim /etc/dhcpcd.conf (追記内奥). interface eth0 static ip_address=<eth0.ip>/24 interface wlan0 static ip_address=<wlan0.ip>/24 static routers=<wlan0.gateway> static domain_name_servers=<wlan0.gateway> 8.8.8.8 4.4.4.4 # SSID/Wifiのパスワード設定 $ raspi-config System Options -> S1 Wireless LANを選択して、情報を入力し再起動される
これを3台分実施
再起動後、さらにsshdの変更と作業ユーザー作成を行う
$ ssh pi@<wlan0.ip> $ sudo su- # sshdの設定変更 $ vim /etc/ssh/sshd_config (編集内容) PermitRootLogin no PasswordAuthentication no $ systemctl restart sshd # 作業ユーザー作成 $ useradd -m tm3exe $ usermod -aG sudo tm3exe $ passwd tm3exe # 作業ユーザーに変更して、sshの設定 $ su - tm3exe $ mkdir .ssh $ cat <your_authpubkey> >> ~/.ssh/authorized_keys $ chmod 700 ~/.ssh $ chmod 600 ~/.ssh/authorized_keys # デフォルトユーザーpiのパスワード削除 $ sudo passwd -d pi # swapの停止 $ sudo swapoff --all $ sudo apt-get purge -y --auto-remove dphys-swapfile $ sudo rm -fr /var/swap $ free -h total used free shared buff/cache available Mem: 912Mi 169Mi 401Mi 13Mi 341Mi 666Mi Swap: 0B 0B 0B <- 0BになっていればOK
K3sのインストール(共通)
やることは前記事と変わらず、Nodeを追加する部分だけが追加で必要。
# Master/Worker両方に実施 $ sudo su - $ curl -sfL https://get.k3s.io | INSTALL_K3S_EXEC="--disable servicelb" sh - (~snip~) Created symlink /etc/systemd/system/multi-user.target.wants/k3s.service ¨ /etc/systemd/system/k3s.service. [INFO] systemd: Starting k3s # Node取得 $ kubectl beget nodes NAME STATUS ROLES AGE VERSION k3s-master Ready master 3m16s v1.19.5+k3s2
Workerの追加
参考にさせていただいたページ
qiita.com
# Masterのみ # TOKENの取得 $ cat /var/lib/rancher/k3s/server/node-token K10560f5b4981b71a2c7886935ea74b52540b698b0bb0c22a6232d3884e10f18333::server:7a988ded50e84665f0cb547d45f75f52 # Workerのみ # k3sの停止 $ sh /usr/local/bin/k3s-killall.sh $ systemctl stop k3s # k3s-agentのservice設定 cat <<EOF > /etc/systemd/system/k3s-agent.service [Unit] Description=Lightweight Kubernetes Agent Documentation=https://k3s.io After=network-online.target [Service] Type=simple EnvironmentFile=/etc/sysconfig/k3s-agent ExecStartPre=-/sbin/modprobe br_netfilter ExecStartPre=-/sbin/modprobe nf_conntrack ExecStartPre=-/sbin/modprobe overlay ExecStartPre=-/sbin/modprobe vxlan ExecStart=/usr/local/bin/k3s agent --server \$SERVER --token \$TOKEN Delegate=yes LimitNOFILE=infinity LimitNPROC=infinity LimitCORE=infinity TasksMax=infinity TimeoutStartSec=0 [Install] WantedBy=multi-user.target EOF # デーモン設定 $ mkdir /etc/sysconfig/ $ cat <<EOF > /etc/sysconfig/k3s-agent SERVER=https://k3s-master:6443 TOKEN=K10560f5b4981b71a2c7886935ea74b52540b698b0bb0c22a6232d3884e10f18333::server:7a988ded50e84665f0cb547d45f75f52 EOF $ systemctl daemon-reload $ systemctl start k3s-agent $ systemctl status k3s-agent $ systemctl enable k3s-agent
しばらくすると
$ kubectl get nodes NAME STATUS ROLES AGE VERSION k3s-master Ready master 6m40s v1.19.5+k3s2 k3s-worker02 Ready <none> 14s v1.19.5+k3s2 k3s-worker01 Ready <none> 14s v1.19.5+k3s2
無事追加!
最後に
今回眠りに眠らせていたRaspbeyPi4をおうちKubernetesすることができた。
ちょっとした検証とかbotとか捗る環境にはなったと思う。
あとやり方は前記事と同じなので掲載しないが、MetalLBも導入した。
次はGitOps環境作りをやりたいな~(armイメージあるかなぁ..)
K3s+MetalLBを使ってみる
はじめに
今回は軽量なKubernetesと言われるK3sを使ってみたかったので、導入時のメモとMetalLBを導入したログを残す
VagrantでVMを作成
ホストを汚したくないので、VMを作ることにする
Vagrantfile
# -*- mode: ruby -*- # vi: set ft=ruby : Vagrant.configure("2") do |config| config.vm.box = "bento/ubuntu-18.04" config.vm.network "private_network", ip: "192.168.33.10" config.vm.provider "virtualbox" do |vb| vb.memory = "4096" end end
あとはVagrantfileがあるディレクトリでvagrant upを実行してSSHログインする
$ vagrant up Bringing machine 'default' up with 'virtualbox' provider... ==> default: Importing base box 'bento/ubuntu-18.04'... ==> default: Matching MAC address for NAT networking... ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ $ vagrant ssh Welcome to Ubuntu 18.04.1 LTS (GNU/Linux 4.15.0-29-generic x86_64) * Documentation: https://help.ubuntu.com * Management: https://landscape.canonical.com * Support: https://ubuntu.com/advantage System information as of Thu Jun 4 13:28:17 UTC 2020 System load: 0.0 Processes: 89 Usage of /: 2.4% of 61.80GB Users logged in: 0 Memory usage: 3% IP address for eth0: 10.0.2.15 Swap usage: 0% IP address for eth1: 192.168.33.10 0 packages can be updated. 0 updates are security updates. vagrant@vagrant:~$
k3sをインストールする前に、rootになってパッケージのアップデートを行っておく
vagrant@vagrant:~$ sudo su - root@vagrant:~# apt update
k3sをインストール
k3sを公式ドキュメントにあるコマンドでインストールしていくが、MetalLBを使いたいのでk3sのデフォルトのservice podをデプロイしないようにオプションを追加する
k3sのデフォルトのLoadBlancerを無効にするのは公式ドキュメントを参照した
root@vagrant:~# curl -sfL https://get.k3s.io | INSTALL_K3S_EXEC="--disable servicelb" sh - [INFO] Finding release for channel stable [INFO] Using v1.18.3+k3s1 as release [INFO] Downloading hash https://github.com/rancher/k3s/releases/download/v1.18.3+k3s1/sha256sum-amd64.txt [INFO] Downloading binary https://github.com/rancher/k3s/releases/download/v1.18.3+k3s1/k3s [INFO] Verifying binary download [INFO] Installing k3s to /usr/local/bin/k3s [INFO] Creating /usr/local/bin/kubectl symlink to k3s [INFO] Creating /usr/local/bin/crictl symlink to k3s [INFO] Creating /usr/local/bin/ctr symlink to k3s [INFO] Creating killall script /usr/local/bin/k3s-killall.sh [INFO] Creating uninstall script /usr/local/bin/k3s-uninstall.sh [INFO] env: Creating environment file /etc/systemd/system/k3s.service.env [INFO] systemd: Creating service file /etc/systemd/system/k3s.service [INFO] systemd: Enabling k3s unit Created symlink /etc/systemd/system/multi-user.target.wants/k3s.service → /etc/systemd/system/k3s.service. [INFO] systemd: Starting k3s root@vagrant:~# kubectl get nodes NAME STATUS ROLES AGE VERSION vagrant Ready master 80s v1.18.3+k3s1 root@vagrant:~#
何事もなくインストールできた
MetalLBを導入
MetalLB, bare metal load-balancer for Kubernetes 公式ドキュメントのinstallation通りに進めていく
root@vagrant:~# kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.9.3/manifests/namespace.yaml namespace/metallb-system created root@vagrant:~# kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.9.3/manifests/metallb.yaml podsecuritypolicy.policy/controller created podsecuritypolicy.policy/speaker created serviceaccount/controller created serviceaccount/speaker created clusterrole.rbac.authorization.k8s.io/metallb-system:controller created clusterrole.rbac.authorization.k8s.io/metallb-system:speaker created role.rbac.authorization.k8s.io/config-watcher created role.rbac.authorization.k8s.io/pod-lister created clusterrolebinding.rbac.authorization.k8s.io/metallb-system:controller created clusterrolebinding.rbac.authorization.k8s.io/metallb-system:speaker created rolebinding.rbac.authorization.k8s.io/config-watcher created rolebinding.rbac.authorization.k8s.io/pod-lister created daemonset.apps/speaker created deployment.apps/controller created root@vagrant:~# kubectl create secret generic -n metallb-system memberlist --from-literal=secretkey="$(openssl rand -base64 128)" secret/memberlist created root@vagrant:~# root@vagrant:~# kubectl get pods,svc -n metallb-system NAME READY STATUS RESTARTS AGE pod/controller-57f648cb96-s7kj7 1/1 Running 0 2m30s pod/speaker-m7w9n 1/1 Running 0 2m30s root@vagrant:~#
L2modeで利用したいので、configmapも追加でapplyしておく
Vagrantで作成したVMのprivate networkのアドレス帯が192.168.33.0/24なのでそのアドレス帯からLBのIPと使用できるように記載した
metallb-configmap.yaml
apiVersion: v1 kind: ConfigMap metadata: namespace: metallb-system name: config data: config: | address-pools: - name: default protocol: layer2 addresses: - 192.168.33.50-192.168.33.100
ConfigMapの適用
root@vagrant:~# kubectl apply -f metallb-configmap.yaml configmap/config created root@vagrant:~#
Pod + Serviceを作成してみる
導入が全て済んだので、実際にk8sのPodとServiceが動作するか試してみる お馴染み(?)のnginxを作成してみる
nginx.yaml
--- apiVersion: apps/v1 kind: Deployment metadata: name: nginx-deployment spec: replicas: 2 selector: matchLabels: app: web-app template: metadata: labels: app: web-app spec: containers: - name: nginx-container image: nginx:1.12 ports: - containerPort: 80 --- apiVersion: v1 kind: Service metadata: name: nginx-service annotations: cloud.google.com/load-balancer-type: "Internal" spec: type: LoadBalancer ports: - name: "http-port" protocol: "TCP" port: 80 targetPort: 80 selector: app: web-app
デプロイ
root@vagrant:~# kubectl get pods,svc NAME READY STATUS RESTARTS AGE pod/nginx-deployment-964cb4cfd-bnmlc 1/1 Running 0 23s pod/nginx-deployment-964cb4cfd-fm6g5 1/1 Running 0 23s NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE service/kubernetes ClusterIP 10.43.0.1 <none> 443/TCP 16m service/nginx-service LoadBalancer 10.43.36.24 192.168.33.51 80:30456/TCP 23s
PodおよびServiceがデプロイできた EXTERNAL-IPに対してcurlしてみる
root@vagrant:~# curl 192.168.33.51 <!DOCTYPE html> <html> <head> <title>Welcome to nginx!</title> <style> body { width: 35em; margin: 0 auto; font-family: Tahoma, Verdana, Arial, sans-serif; } </style> </head> <body> <h1>Welcome to nginx!</h1> <p>If you see this page, the nginx web server is successfully installed and working. Further configuration is required.</p> <p>For online documentation and support please refer to <a href="http://nginx.org/">nginx.org</a>.<br/> Commercial support is available at <a href="http://nginx.com/">nginx.com</a>.</p> <p><em>Thank you for using nginx.</em></p> </body> </html> root@vagrant:~#
無事アクセスできた
ちなみにlogsも見てみる
root@vagrant:~# kubectl logs pod/nginx-deployment-964cb4cfd-bnmlc 10.42.0.1 - - [04/Jun/2020:14:03:01 +0000] "GET / HTTP/1.1" 200 612 "-" "curl/7.58.0" "-" root@vagrant:~#
最後に
試したかったk3sとMetalLBの導入ができた
今回は1台でMaster/Nodeの兼用だったが、Nodeの追加もできるとのことなので機会があれば試してみたいところ
とても導入が楽だったので、軽いアプリの運用や手軽なデモ・習熟環境としてはすぐ使えそう
